Een filter ter onderdrukking van de frequentieband 155-165 MHz.
pa0nhc. V20050510 / 20110307

Als men zich zeer dicht in de buurt van meerdere sterke zenders in het frequentiegebied 155 - 165 MHz bevindt, kan deze hele frequentieband minstens 30 maal worden verzwakt, door 3 helix notchfilters van 155 MHz, 160 MHz en 164,35MHz te combineren. De afzonderlijke filters worden door middel van 1/4 lambda kabels en BNC-T stukken aan elkaar gekoppeld.

De lengte van elke koppelkabel, gemeten tussen de uiteinden van de BNC-pluggen, wordt 31 cm lang voor RG58CU.

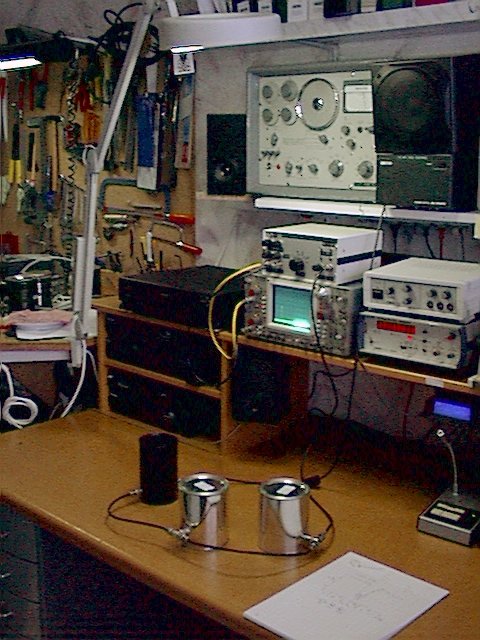

Figuur 11 toont de meetopstelling. Op 146MHz werd een tussenvoegdemping ca. 0,25dB en een SWR 1:1,2 gemeten.

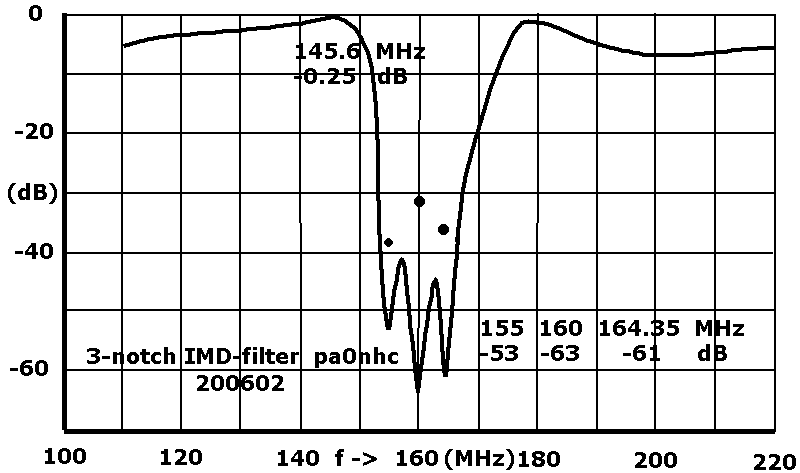

Figuur 12 toont het gemeten demping verloop. De drie stippen stellen de onderdrukking van elk individueel gemeten notch filter voor. Het filtertrio presteert duidelijk beter dan een enkel filter. Ook hier is, door de toepassing van juiste lengtes koppelkabel, de totale combinatie beter dan de optelsom der afzonderlijke delen. Ook tussenliggende frequenties worden meer dan 40 dB onderdrukt.

Een fraai resultaat voor een dergelijk zeer goedkoop en makkelijk te maken filter !


Fig11
