Actieve ontvang antennes te koop

Dit zijn eerder ontwikkelde, gebouwde en geteste versies.
Van de meeste staan alle gegevens op mijn site.

Alles was werkend.
De hieronder staande eerdere loop UTP versie versterkers verschillen van de nieuwere coax versies alleen door het transmissielijn type en de lijn filtering.
De 6mm UTP kabel is lastiger en door grotere klapkernen te wikkelen dan 2,7mm RG316 coax. Vandaar de wijziging. Het betreffende artikel staat hier.

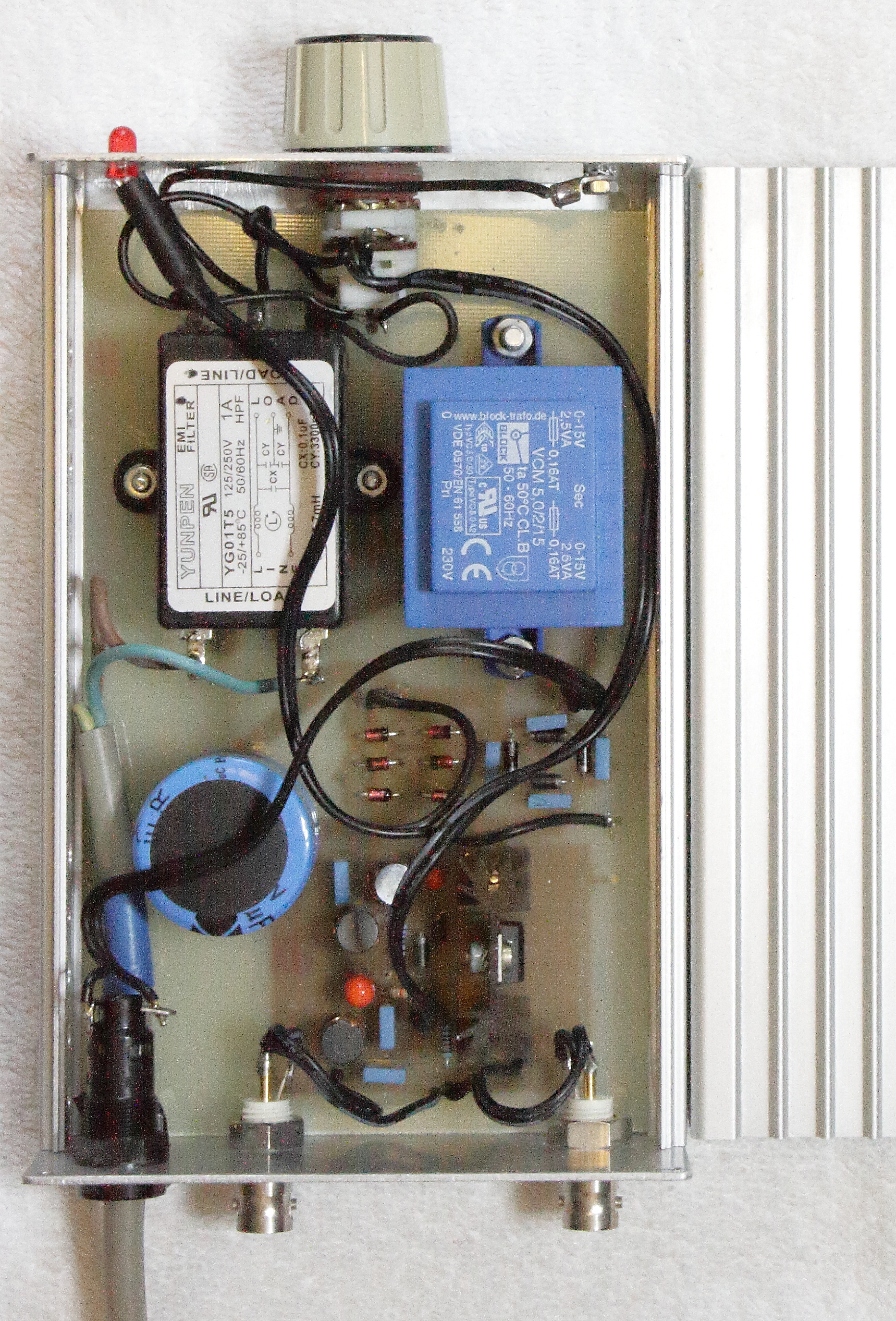

11.PA0NHC active magnetic receiving antenna.
150 Euro.
Lees de uitgebreide beschrijving :

Hiervan zijn ook lege printen beschikbaar.

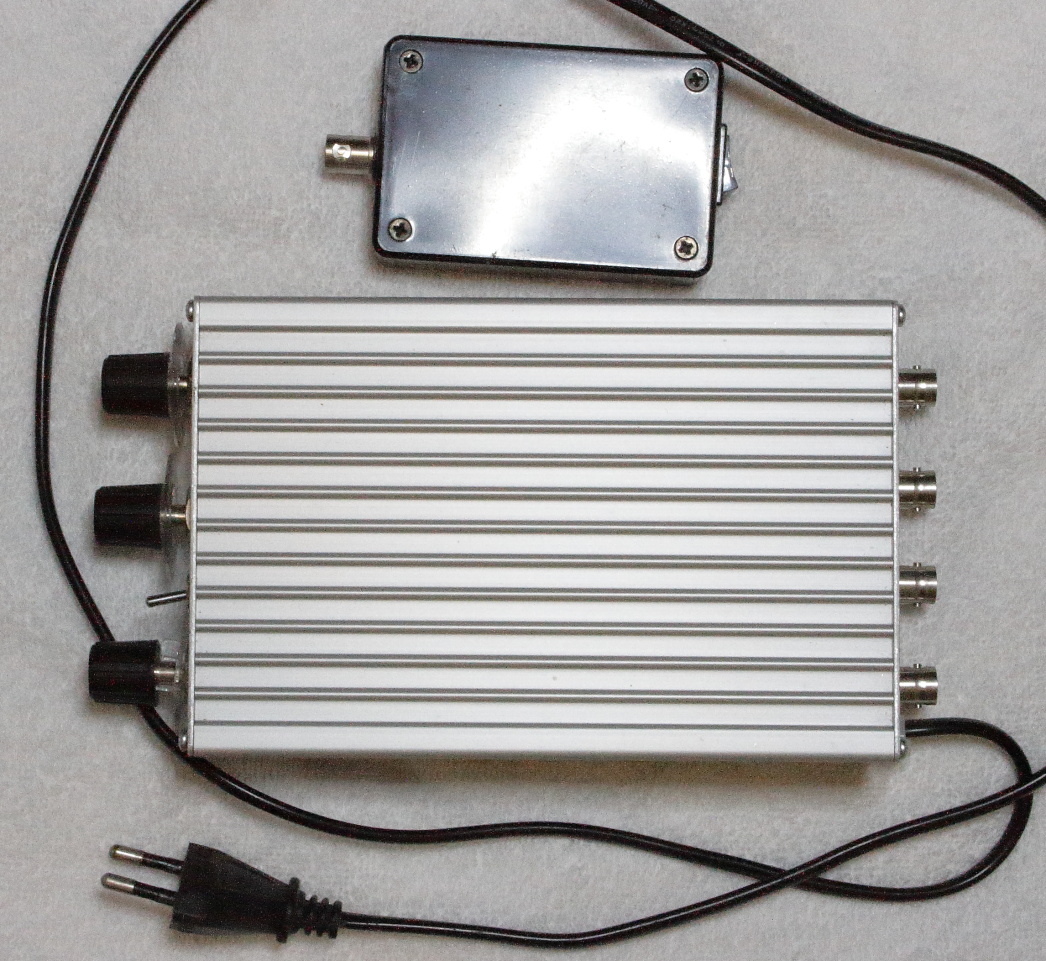

12. PA0NHC "Xfilt" Noise Killer.
150 Euro. VERKOCHT.

Hiervan zijn ook lege printen beschikbaar.
Uitgebreide beschrijving.
Zie ook Youtube demo.

10. PA0NHC active magnetic receiving antenna. 100 Euro.
Prototype, werkt perfect.
Lees de uitgebreide beschrijving :
pa0nhc Small Active Magnetic Receiving Antenna.

9. Complete set Miniwhip. 125 Euro.
Nieuwste versie.
Uitgebreide beschrijving.

Hiervan zijn ook lege printen beschikbaar.

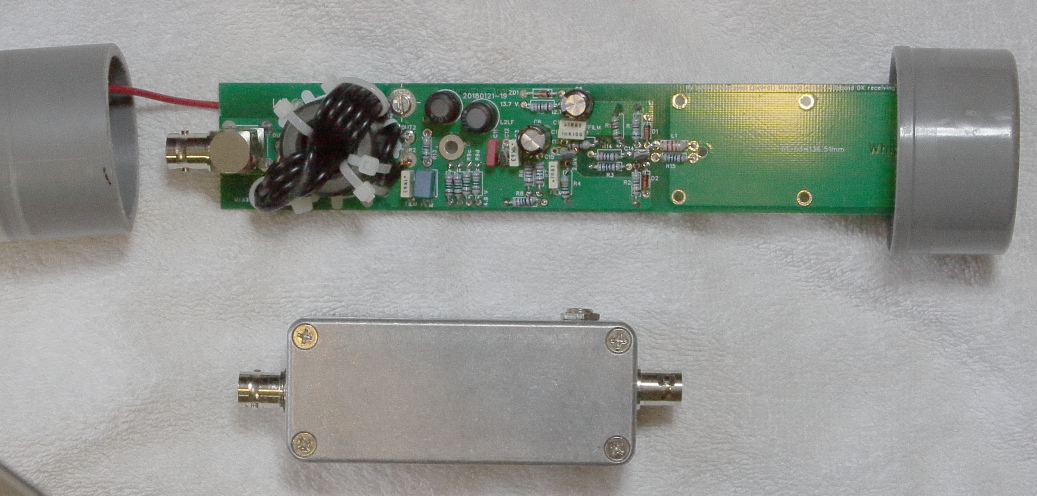

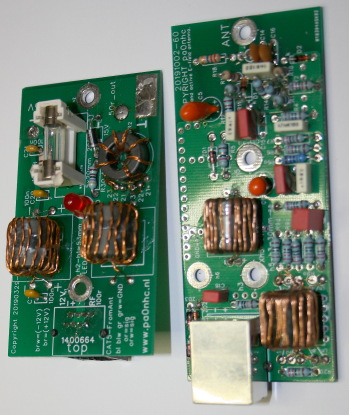

1. Miniwhip. 75 Euro.
Complete actieve breedband E-veld antenne. Met splitter.
Verbinding antenne=>splitter : UTP kabel verbinding.
Voeding 13,5 Vdc
Sluit een 1m lang 10mm ALU buisje aan als antenne.
Antenne aarden aan "GND" aansluiting.

Hiervan zijn setjes lege printjes beschikbaar : 17.50 Euro.

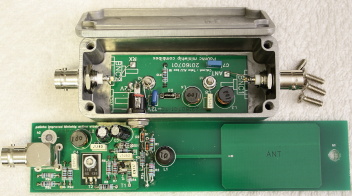

7. Miniwhip. 85 Euro. Eerdere goed werkende versie.
Complete actieve breedband E-veld antenne.
Met splitter in metalen box.
50 Ohm coax verbinding..

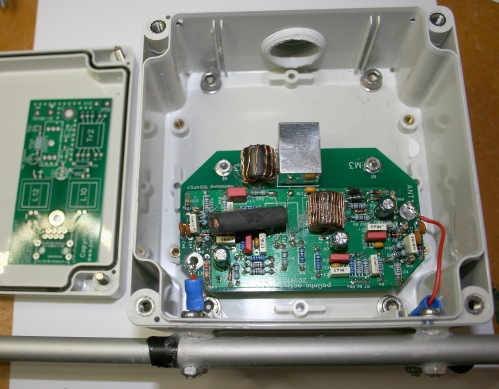

5. Design & copyright pa0nhc. 105 Euro.
Actieve gebalanceerde
super breedband ontvang DIPOOL antenne
15 kHz - 30 (150) MHz. UTP kabel verbinding.
In regenbestendige behuizing.

Bijzonder : = 2x Miniwhip in balans.

! Deze versterker heeft geen aarde nodig !
Incl. leeg splitter printje.
Ingang impedantie : 2x 7Mohm.
Output 100 Ohm gebalanceerd en zwevend.
Verbinding antenne=>splitter : UTP kabel met CMCs.
Voeding 13,5Vdc.
Antenne :
Korte horizontale dipool of vertikale coaxiale dipool
(bv. 2x 2m 10mm ALU buis).

Hiervan zijn setjes lege printjes beschikbaar : 17.50 Euro.

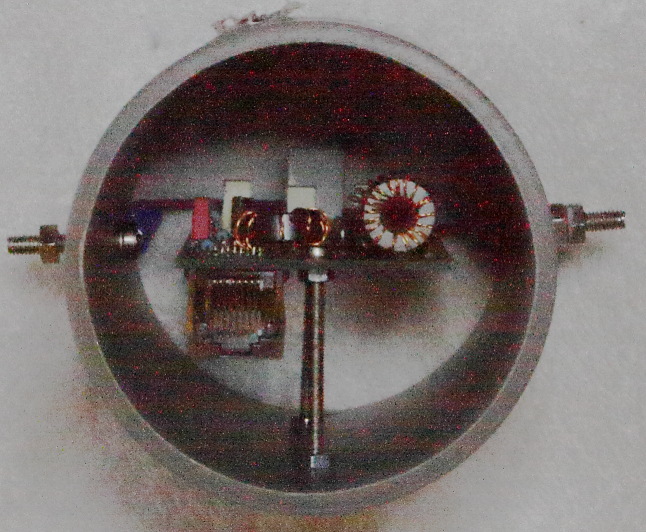

8. RXloop versterker, UTP kabel verbinding.
35 Euro.
Werkend prototype. Inclusief leeg splitterprintje.
Eenvoudig met de splitter verbinden via standaard UTP kabel.
De antenne en de print niet aarden.
Gebalanceerde versterker 50 kHz - 30 MHz.
Zin 2,8 Ohm, Zout 100 Ohm.
Aan te sluiten antenne : 1m diameter raam (10mm ALU strip).

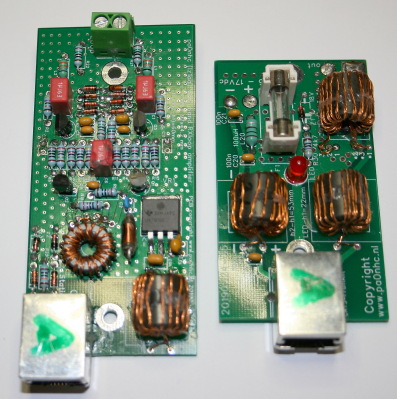

2. Actieve breedband H-veld antenne. Incl. splitter.
UTP kabel verbinding.
80 Euro.
Volledig gebalanceerde RXloop.
Geen aarde nodig.
Voeding 13,5Vdc.
Hiervan zijn setjes lege printjes beschikbaar : 17.50 Euro.

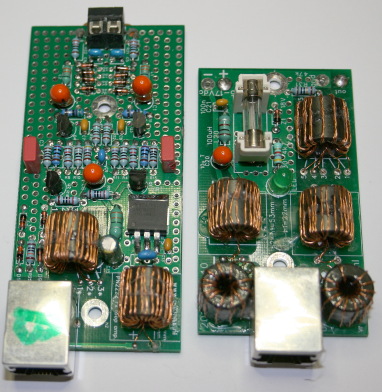

3. Actieve breedband H-veld antenne. Incl. splitter.
UTP kabel verbinding.
85 Euro.
Volledig gebalanceerde RXloop.
Geen aarde nodig.
Voeding 13,5Vdc.

Hiervan zijn setjes lege printjes beschikbaar : 17.50 Euro.

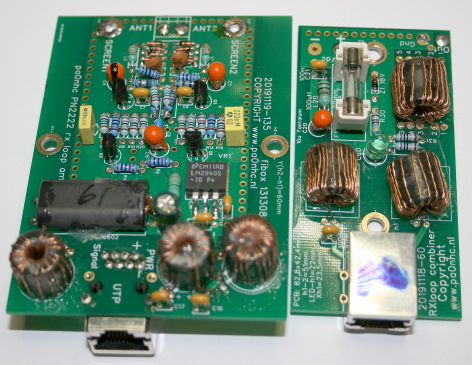

4. Complete gebalanceerde RXloop incl. splitter.
95 Euro.
Actieve breedband H-veld antenne 15kHz-30MHz..
Verbinding antenne=>splitter : standaard UTP kabel.
Geen antenne aarde nodig.
Voeding 13,5Vdc.
Hiervan zijn setjes lege printjes beschikbaar : 17.50 Euro.

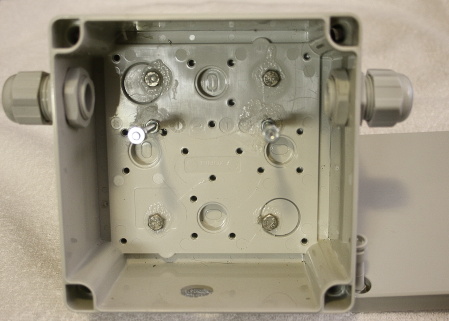

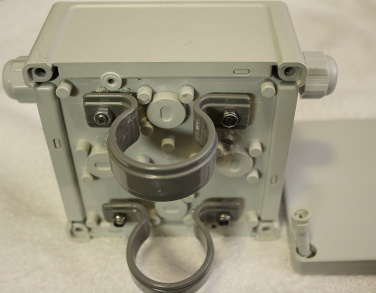

8. voor RXloop print 4. 10 Euro.
Spatwaterdichte Fibox 12x12x7,5cm.
Met wartels voor waterdichte loop doorvoer (RG214).
Met beugels voor montage aan 40mm pijp.

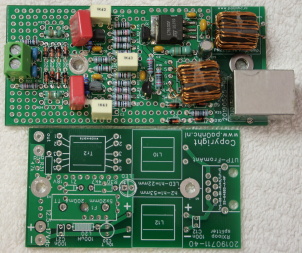

6. Actieve breedband H-veld antenne 15kHz-30MHz.
55 Euro.
Volledig gebalanceerde RXloop systeem.
Incl. kale splitter PCB.
Verbinding antenne=>splitter : standaard UTP kabel.
Geen antenne aarde nodig.
Voeding 13,5Vdc.
Hiervan zijn setjes lege printjes beschikbaar : 17.50 Euro.
